Gamme Raptor Demex
Apogée Industrielle
Ingénierie Demex

Gamme Raptor

Haute Sécurité →

L'apogée du portail industriel pour une sécurité périmétrique sans faille. La gamme Raptor se distingue par une structure massive en acier alliant une robustesse mécanique exceptionnelle à une fiabilité étudiée pour un usage intensif. Équipés de quincaillerie Locinox, ces portails et portillons offrent une protection durable, résistante aux environnements les plus exigeants.

RAPTOR-Series Portails & Portillons
Découvrir Raptor
EXT+ Résistance
100% Acier Pro
LOCK Locinox
Usage Intensif

Portillon RAPTOR

Variante haute performance avec accessoires Locinox.

Grande Ouverture

Portail Pivotant RAPTOR

Pivotant jusqu'à 12m de passage, manuel ou motorisé.

Spécifications : Portillon RAPTOR

Poteaux80 x 80 mm
Cadre40x30 / 40x40 mm
RemplissageBarreaux 30x20 mm
QuincaillerieSerrure & Charnières 4D Locinox
Largeur Passage1000 mm
Hauteurs1000 à 2000 mm

Nuancier Standard

Vert 6005
Anthracite 7016
Noir 9005
Usage Intensif

Développé pour résister à un nombre de passages très élevé sans usure prématurée.

Réglage 4D

Charnières Locinox permettant un alignement parfait du vantail dans toutes les directions.

Anti-Corrosion

Galvanisation à chaud + thermolaquage polyester pour milieux marins.

Plug & Play

Version motorisée livrée entièrement pré-câblée avec systèmes de sécurité intégrés.

Gamme RAPTOR

Portails et portillons industriels haute performance équipés de la technologie LOCINOX pour un usage intensif.

Développée pour résister à un nombre de passages élevé. Sa construction robuste en acier galvanisé avec thermolaquage polyester garantit une protection contre la corrosion, même en environnement marin.
Équipé exclusivement d'accessoires Locinox : serrure robuste, charnières 4D réglables et gâche de sécurité. Options disponibles : serrure à code, ferme-portail hydraulique MAMMOTH180 et contrôle d'accès.
• Hauteurs : 1000 à 2000 mm
• Passage utile : 1000 mm
• Poteaux : 80x80 mm
• Remplissage standard : Barreaux 30x20 mm
• Passage : Jusqu'à 6m (simple) ou 12m (double)
• Hauteur : Jusqu'à 6m
• Motorisation : Version automatique Plug&Play disponible (jusqu'à 1.8m/s)
• Remplissage : Barreaudage 25x25 mm ou panneaux spécifiques

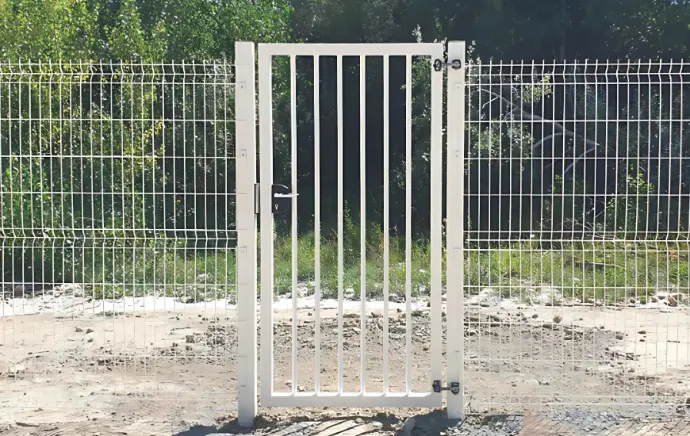

Portail Raptor Locinox Demex
Technologie Locinox - Performance Industrielle
Contenu Restreint

Accès Expert

L'accès aux fiches techniques, schémas de montage et nomenclatures est exclusivement réservé aux membres de la communauté DEMEX.

Se Connecter ➔ Créer un compte

Documentation Technique

Prescription et installation · Gamme RAPTOR (Locinox)

Prescription

Usage Intensif Variante du Bamse équipée de quincaillerie Locinox, conçue pour un nombre de cycles élevé.

Fiabilité Mécanique Charnières 4D et serrures professionnelles offrant une robustesse accrue contre l'usure.

Protection Marine Finition galvanisée GALV-FE ou revêtement Z-LACK résistant aux environnements corrosifs.

Modularité Grand choix de remplissages : barreaudé 30x20mm, mailles denses, plein ou micro-perforé.

Télécharger la fiche portillon Télécharger la fiche portail

Mise en œuvre

Portillon Largeur 1000mm. Poteaux 80x80mm. Cadre 40x30 / 40x40mm. Ouverture à 90° avec charnières réglables.

Portail Pivotant Passage utile de 2m à 12m (1 ou 2 vantaux). Hauteur jusqu'à 6m selon les besoins du site.

Motorisation Version motorisée Plug&Play avec armoire de contrôle haute qualité et moteurs Jet-Gate rapides (jusqu'à 1.8m/s).

Sécurité Active Équipement standard : palpeurs, photocellules intégrées et boutons d'arrêt d'urgence.

Descriptif CCTP

Fourniture et pose d'un système de fermeture type RAPTOR (Gamme Locinox) de chez DEMEX. Structure en acier robuste avec protection anticorrosion par galvanisation et thermolaquage polyester. Équipé de charnières 4D et serrures de marque Locinox. Portillon (passage 1000mm) sur poteaux 80x80mm ou Portail pivotant (jusqu'à 12m) avec cadre dimensionné selon le passage. Remplissage barreaudé ou panneaux rigides. Version motorisée avec armoire de commande intégrée et dispositifs de sécurité (palpeurs/photocellules).
Texte copié

Série RAPTOR

01 / Caractéristiques Techniques Portillon

Passage libre 1000 / 1200 mm 1500 mm
Poteaux de soutien 80 x 80 x 2 100 x 100 x 3
Structure Vantail 40 x 40 x 2 60 x 60 x 2
Lisses horizontales 40 x 30 x 2 40 x 30 x 2
Hauteur totale 1000 à 2500 mm 1200 à 2500 mm

02 / Caractéristiques Techniques Portail pivotant

Passage libre 3000 mm 5000 mm 8000 mm 10000 mm
Poteaux 100 x 100 x 3 120 x 120 x 3 150 x 150 x 4 200 x 200 x 4
Montants Vantail 40 x 40 x 2 60 x 60 x 2 80 x 80 x 2 80 x 80 x 3
Lisses 40 x 30 x 2 60 x 40 x 2 60 x 40 x 2 80 x 60 x 2

03 / Composants & Sécurité

Serrure Industrielle

Type LAKQ U2L ou LAKQ 4040 P1L. Cylindre profilé européen.

Gonds Multidirectionnels

Type GBMU4D16 (M16) ou GBMU4D20 (M20). Ouverture à 180°.

Scellement & Ancrage

Profondeur standard : 500 mm. Platines disponibles sur demande.

Accessoires de Sol

Verrou de sol VSF et butée OGS inclus sur portails 2 vantaux.

Demandez votre étude personnalisée

Décrivez votre projet de sécurisation ou de clôture. Nos équipes techniques analysent votre demande et vous répondent sous 24h avec attention et réactivité.
